"1： TIMING DELAY ２ リレーが落ちる 2： メインPOWER SW をOFFしても パイロットランプが消えない”

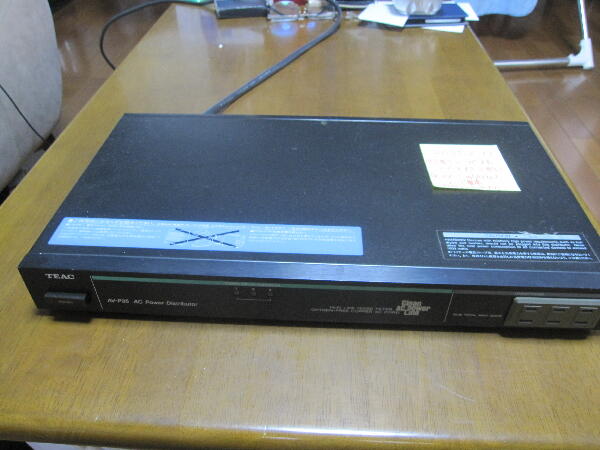

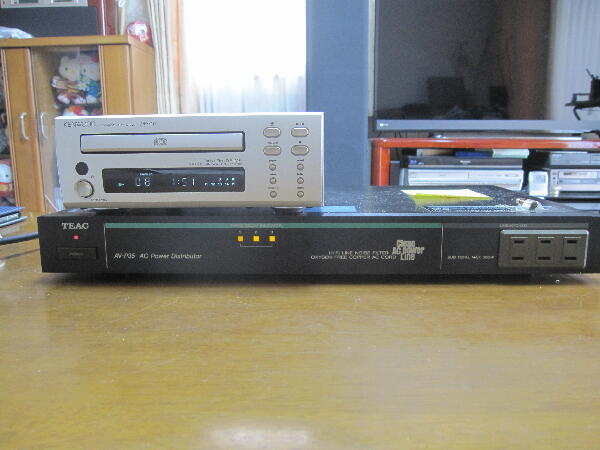

東京都 K 様 修理依頼品
 |
|
|
|
|
中を見てみる

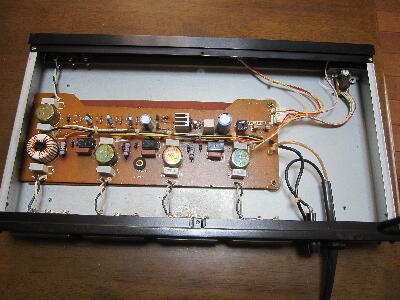

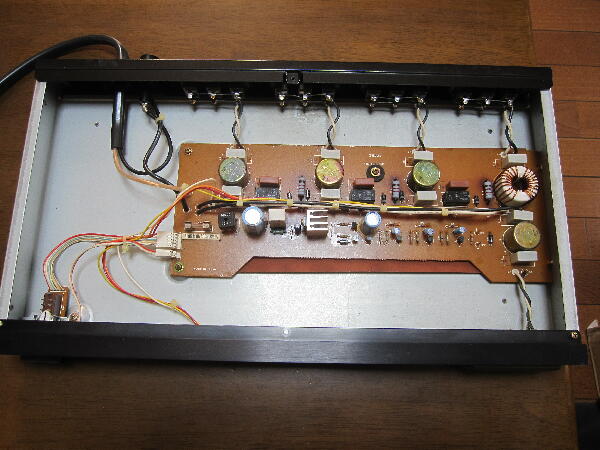

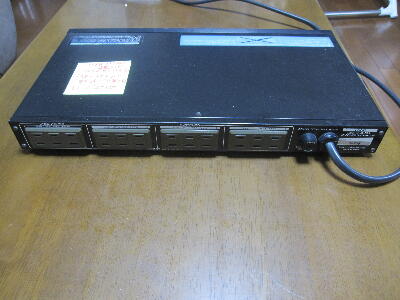

シンプルな作りで 常時通電の2系統と 開閉動作する3系統 のラインフィルタ付きAC出力となっている
POWER SW ONすると 1秒程でリレー1系統がON その3秒程後 リレー2系統もON またその3秒程後 リレー3系統もONする
POWER SW OFFすると リレー3系統がOFF その3秒後リレー2系統もOFF その3秒後リレー1系統もOFF

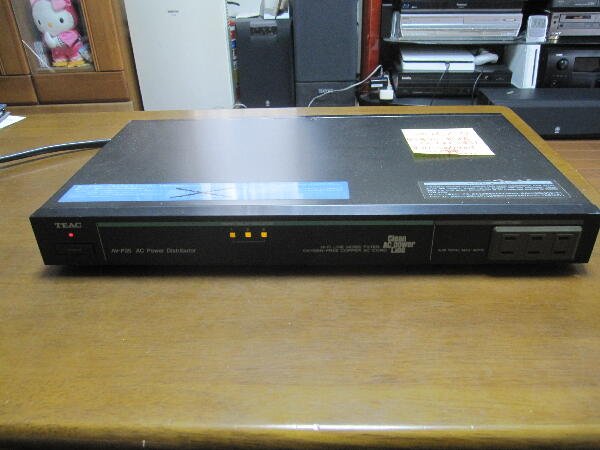

パイロットランプはPOWER ONで点灯 OFFで消灯して正常 に動作している
 |
|
|
|
|

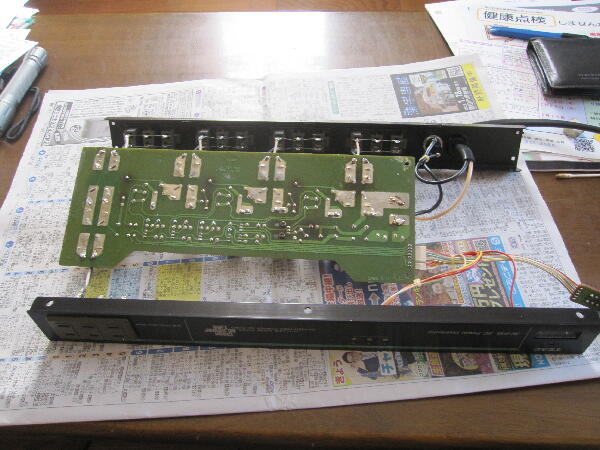

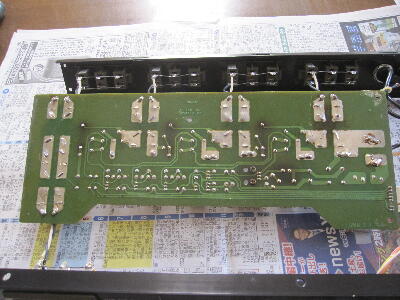

前後パネルごとシャーシから外さないと 基板パターン面が見れない
 |
|
|
|
|

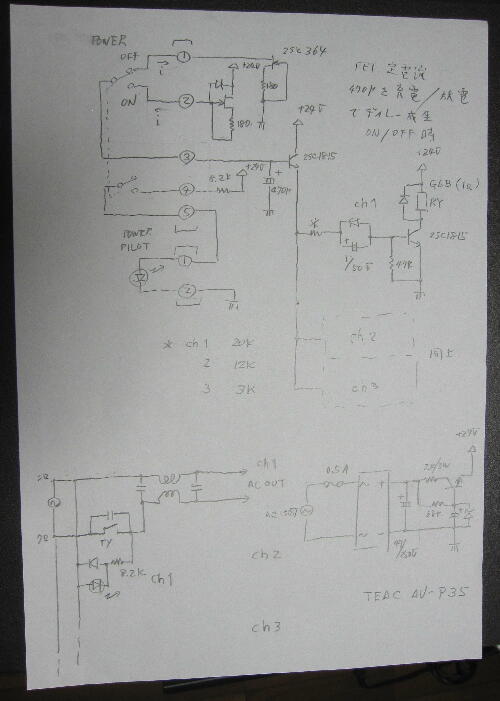

部品点数が少なく 回路は追い易そうなのでパターン面を写真に撮り 印刷
POWER ON でJ FETによる吐出し定電流がディレー用ケミコンを充電 電圧増加で リレー 1〜3が順にON
POWER OFF で J FETによる吸い込み定電流がケミコンを放電 電圧低下でリレー 3〜1が順にOFF
POWER SWは電源を入り切りするのではなく POWER SW に関係なく ACプラグをコンセントに挿すと 基板内24V電源は常時動作している
POWER SWは FET 定電流の切替 及びパイロットランプ（赤LED）への24V印加を行っているだけなので POWER OFFで LEDが消えないのは考えにくいが…
 |
|
|
|
|

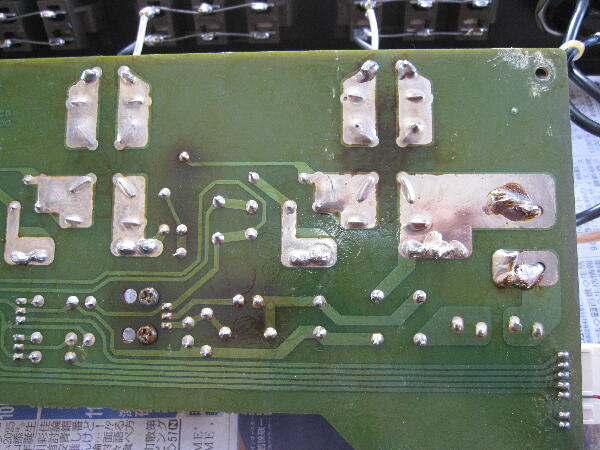

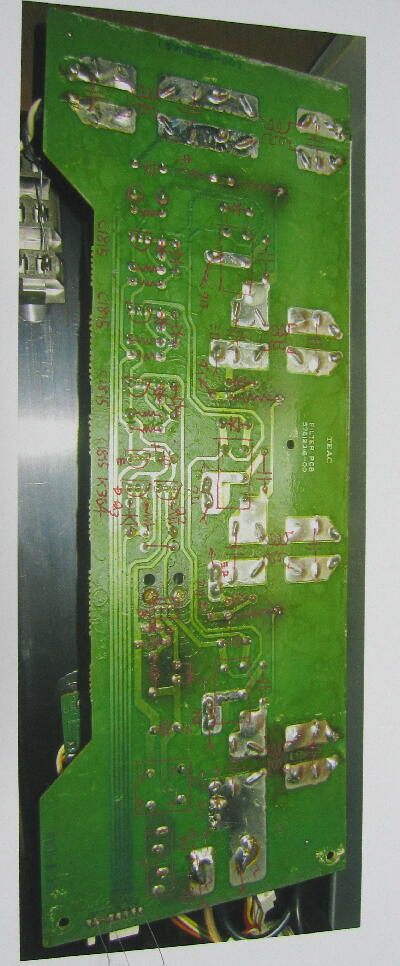

パターン面右下のPOWER SW 接続コネクタのパターンが汚れていたのでアルコールで落としていた時
乾く前に電源を入れると 動作が不安定となった リレー2だけがONしなかったり パイロットランプがPOWER OFFで消灯しなかったりと挙動がおかしい また電源が入らない時もあった 不思議？

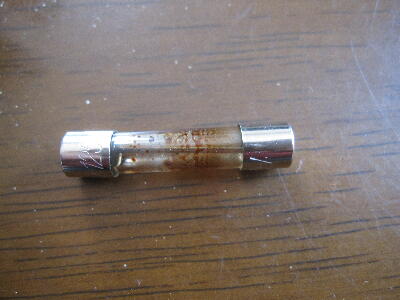

後パネルの15A ヒューズを見ると 切れてはいないが嫌な汚れが付いている 何なのだろう？ ヒューズは交換しておく
 |
|
|
|
|

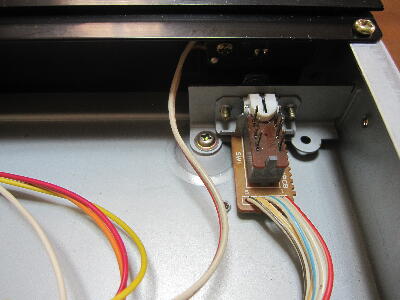

POWER SW 回りにリークが有ると挙動がおかしくなるのでSWを見ると足が真っ黒になっている

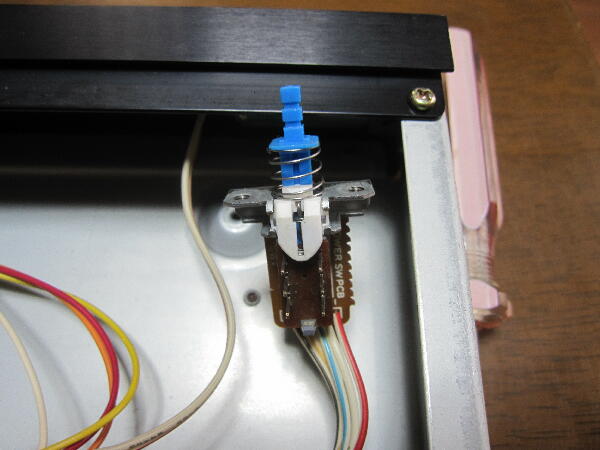

ちょっと考え難いが他に原因が思いつかないでSW を外してみる SWは分解し難そうなので分解せず黒い足は掃除 足間も掃除

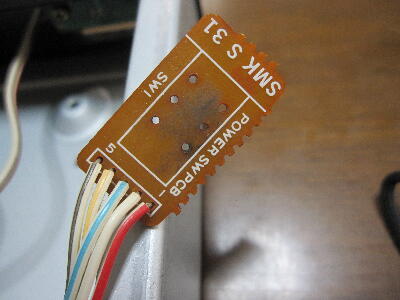

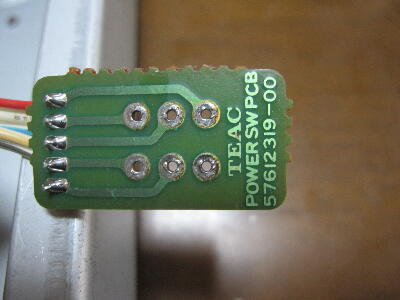

SWの基板も何故か汚れている 入線パターン間も掃除しておく
 |
|
|
|
|
|
