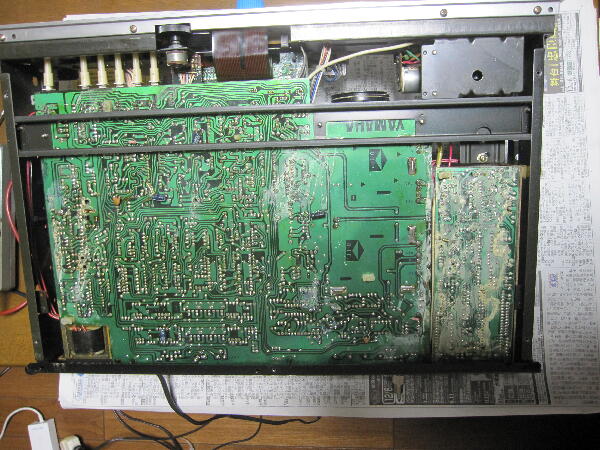

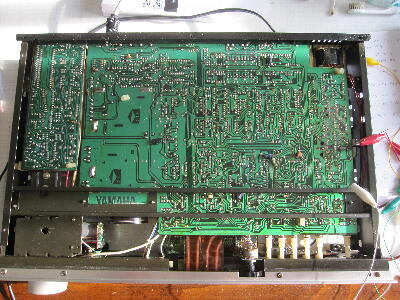

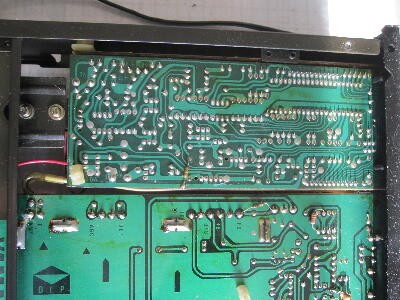

基板ハンダ面はフラックスの変質なのか 白くなっている
動作に影響はない様だが気になるので 掃除しておく
 |
|
|
|
|

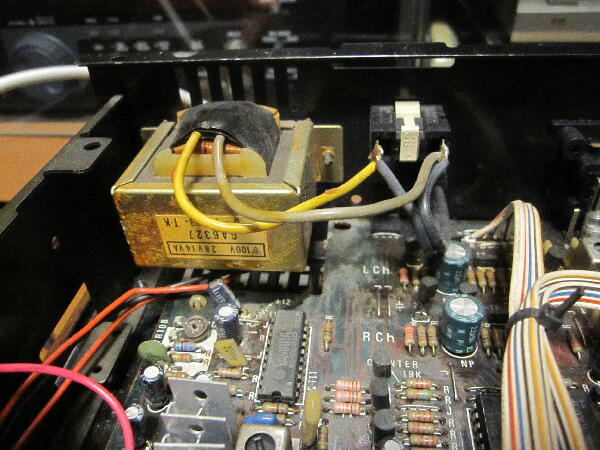

本機の電源トランスは1次がAC100Vに直結 ヒューズも介していない
温度ヒューズがトランスに巻き込んでいるとは思うが

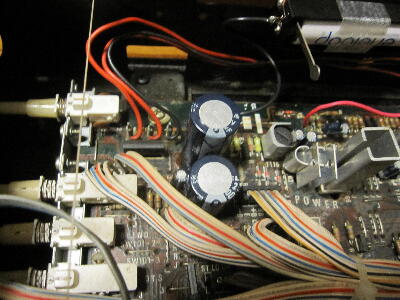

POWER SWは トランス2次側の開閉となっている 余り見かけない方式
BATT 充電を考えての事だろうか…
 |
|
|
|
|
トラッキング調整

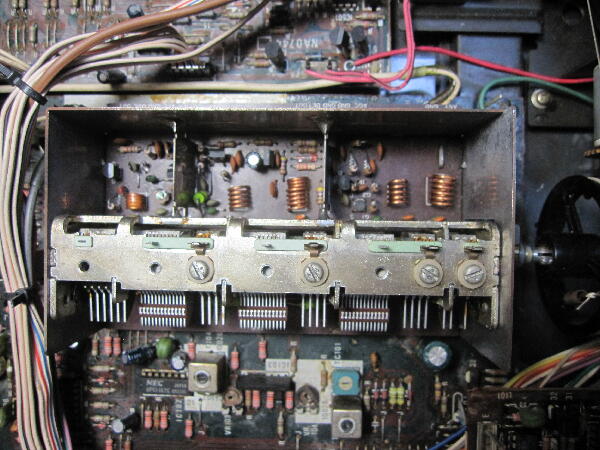

本機のフロントエンドは トリマ調整は出来るが コイルは調整コアが無い空芯コイルで 実質調整出来ない
76MHzでコイルを触ると収集つかなくなりそう

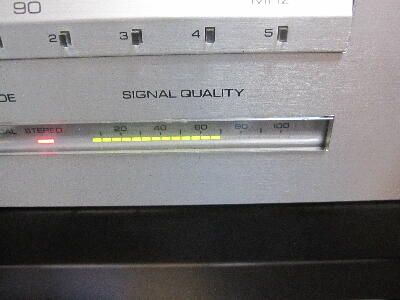

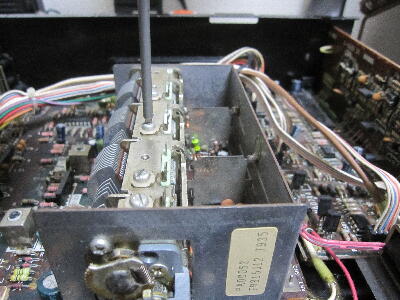

本来90MHzでSメータが最大となる様トリマを調整するが 中間の83MHzで調整
 |
|
|
|
|

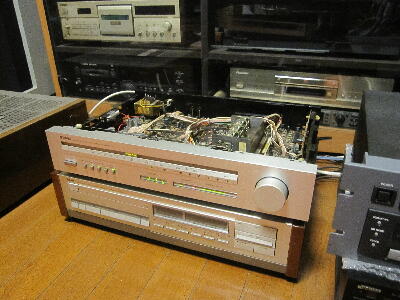

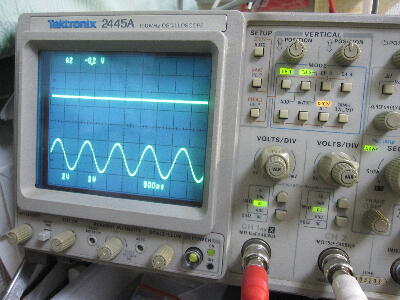

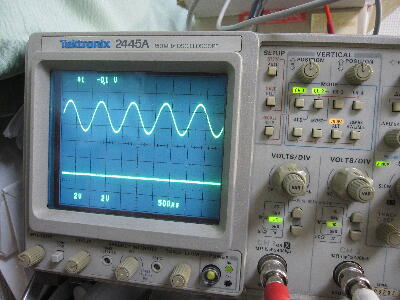

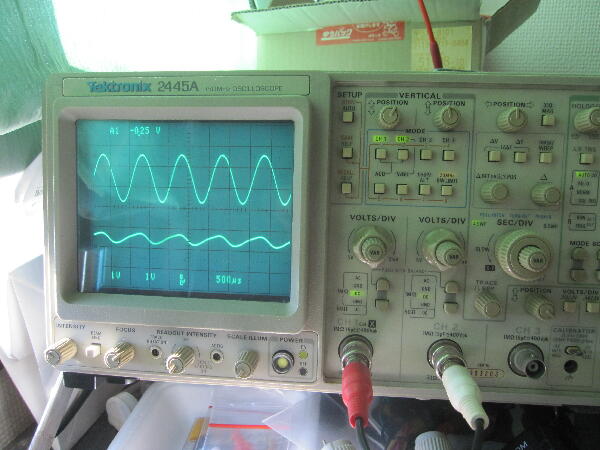

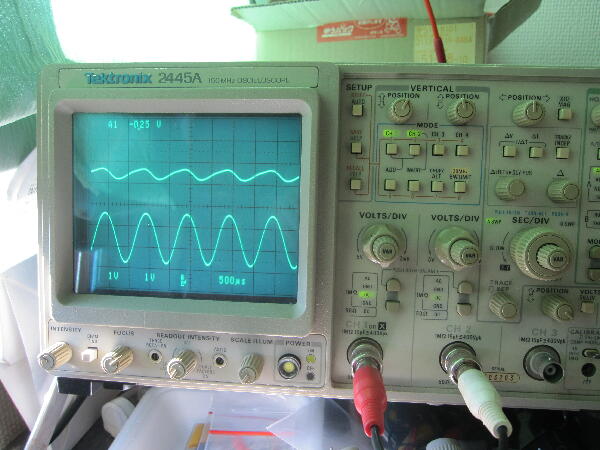

セパレーション調整 他を調整
 |
|
|
|
|

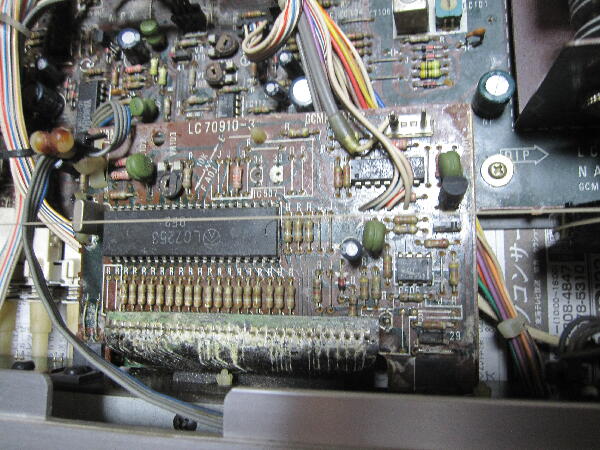

メモリー動作が出来るか確認
当地のFM局をメモってみる

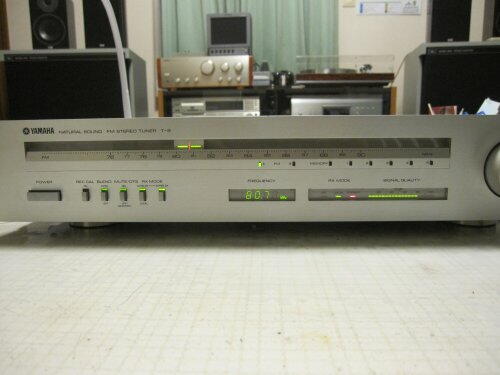

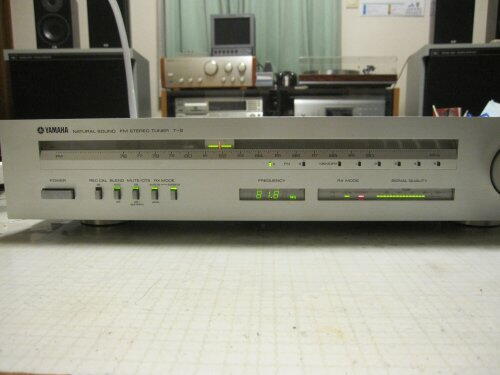

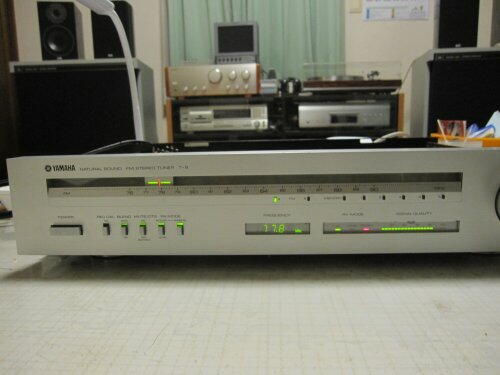

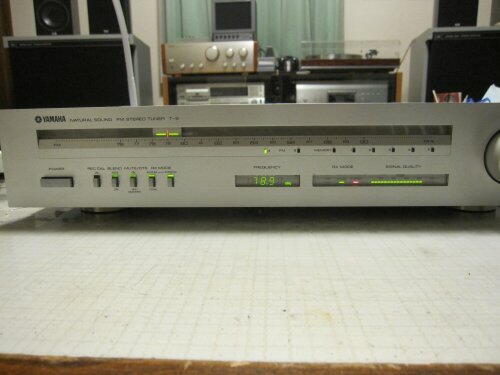

A群 ch1 77.8MHz ch2 78.9MHｚ ch3 80.7MHz ch4 81.8MHｚ の4局を入れてみた
電源を落として 半日後に1〜4まで順にセレクトして受信 モータがバリコンを回して受信していく 感覚的にはシンセチューナの操作感
 |
|
|
|
|

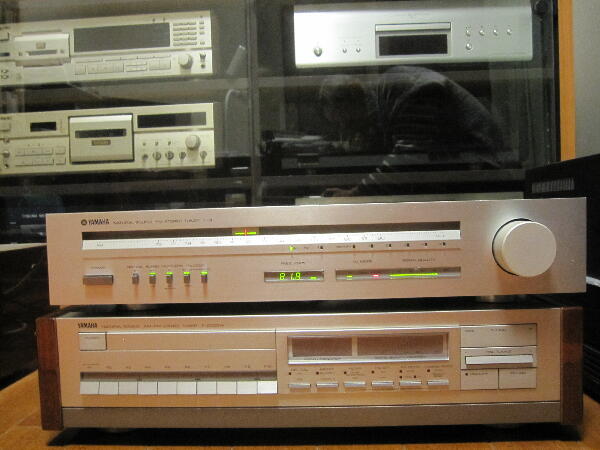

音出し 問題無さそう
 |
|
|
