2025/12/11
”購入時からハムノイズがありましたが、最近電源を入れようとしたところ まったく電源が入らなくなってしまいました。”

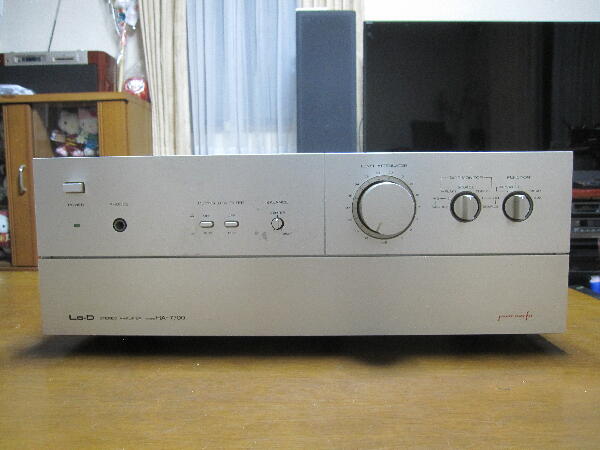

東京都 K 様修理依頼品

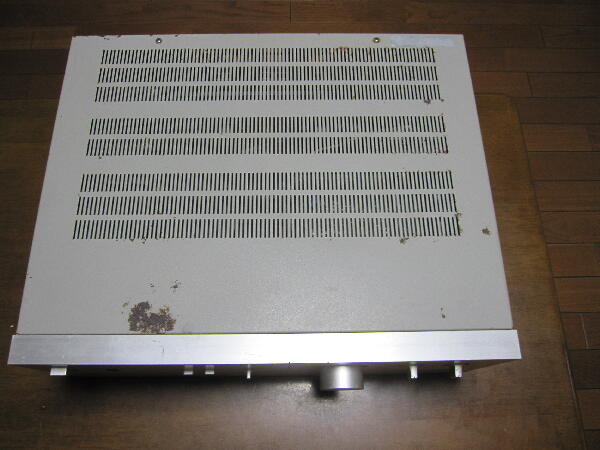

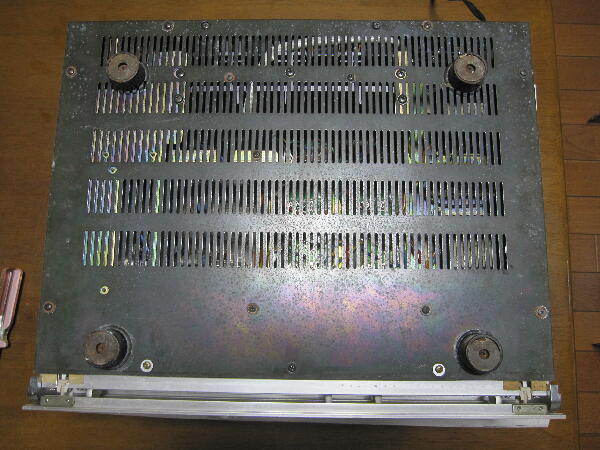

天板は錆びが多く余り状態は良くない
出力段に MOS FETが使われている
 |
|
|
|
|
|

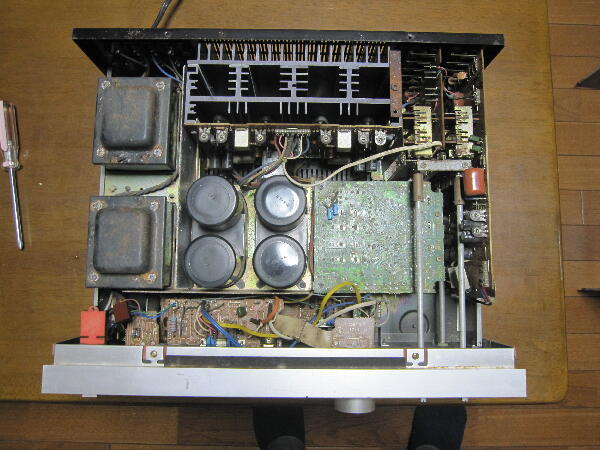

電源を入れる前に中を見てみる

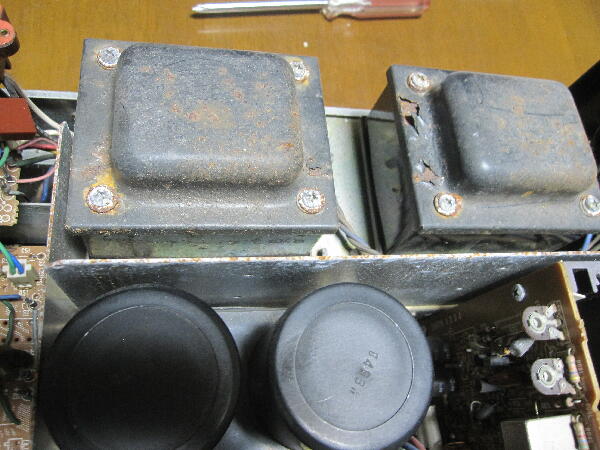

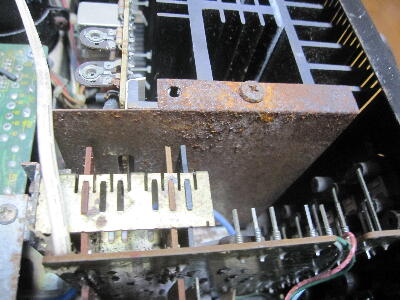

内部も錆びが多く見られる
プッシュスイッチ 4個共オルタネート動作不良で押し込んでもロック出来ない 4個共とは…
 |
|
|
|
|
|

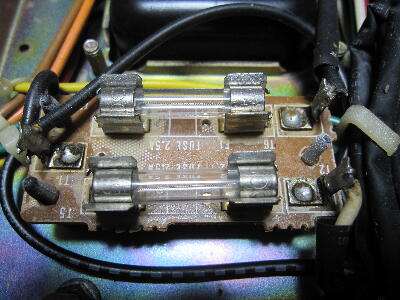

ヒューズの確認
ヒューズ切れはなかった 電源が入らなくなったらしいが…
 |
|
|
|
|
|

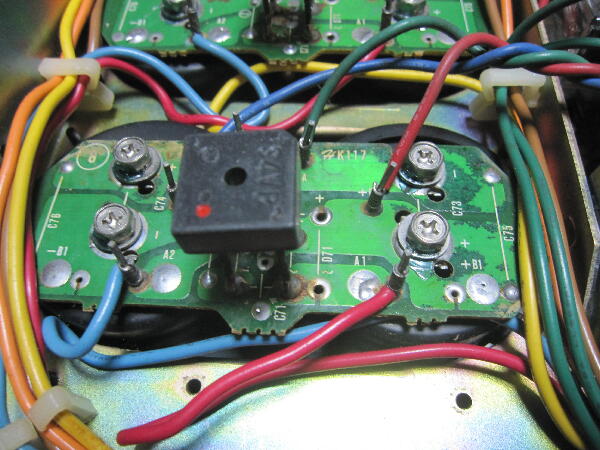

ケミコン基板のグリーンマスクに気になるシミがある
ケミコンの液漏れなのか？

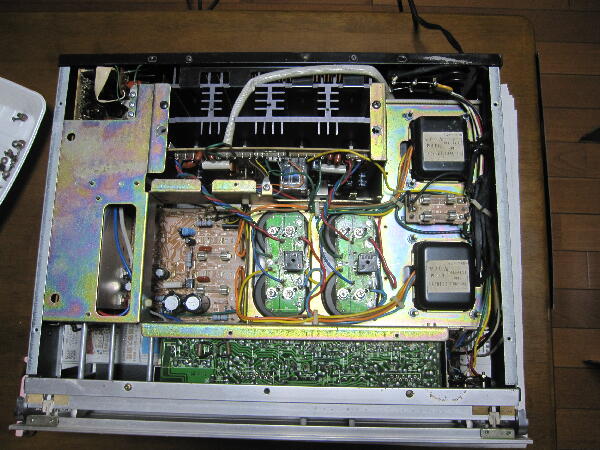

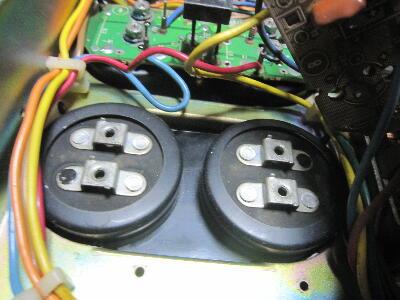

基板を外してみたが 液漏れは無さそう
 |
|
|
|
|
|

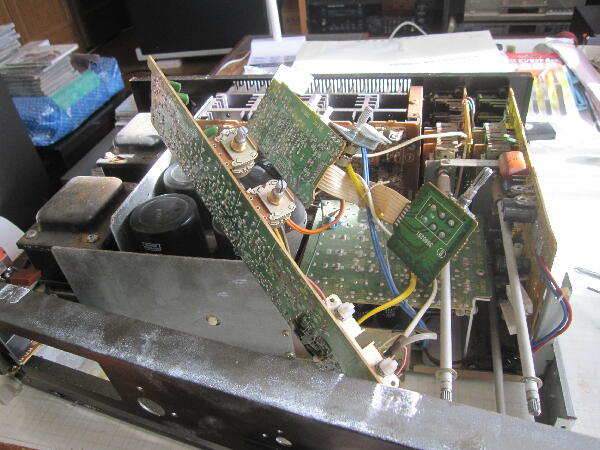

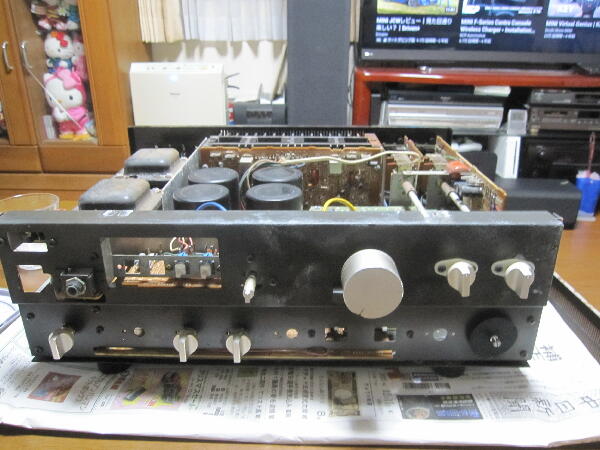

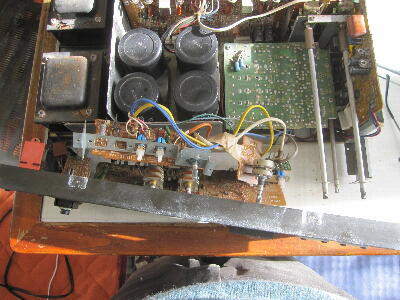

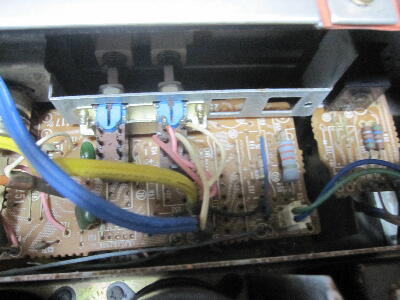

プッシュスイッチが調子悪いので外す為に 前パネルを外す
電源が入らない との事だったが電源自体は出ている POWERの緑パイロットが点灯しないので電源が入らないと思った様だ

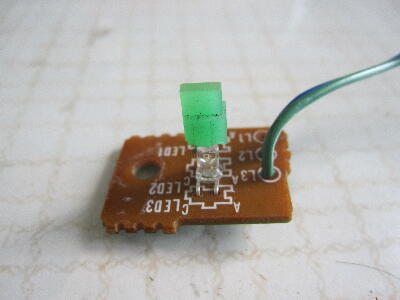

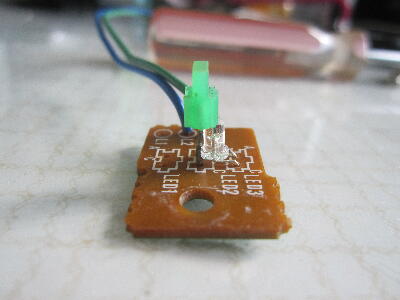

調べると 緑LEDが切れていた 角型のLEDでこのタイプは持っていないので 之をレンズ代わりに3φ緑LEDの頭を平に削り 緑LED下に取り付け

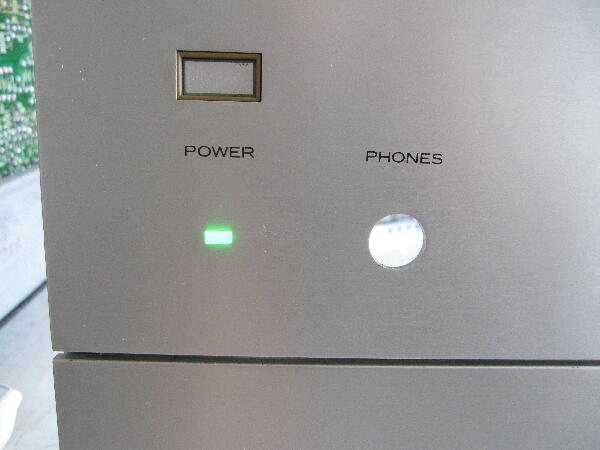

LEDに電流を流すと いい具合に光っている
 |
|
|
|
|
|

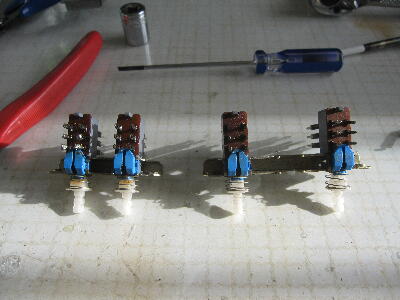

プッシュスイッチを取り外す
 |
|
|
|
|
|
スイッチを分解

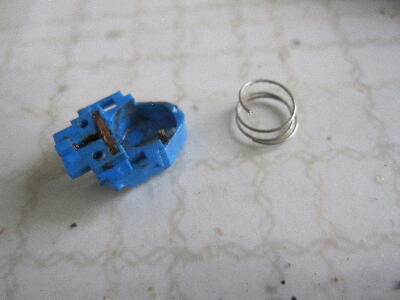

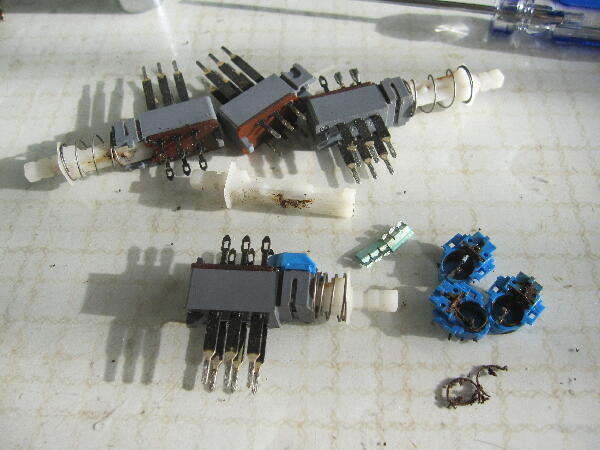

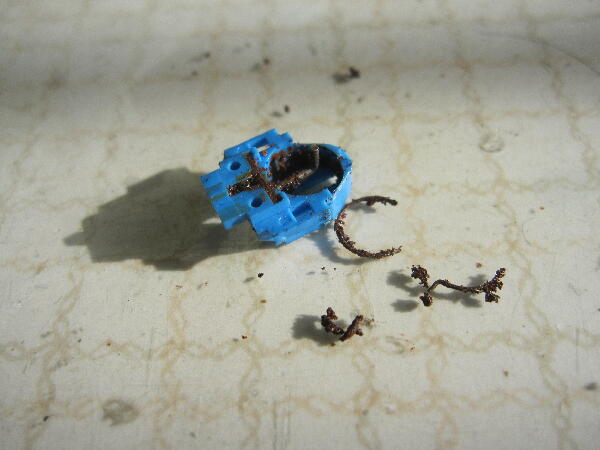

オルタネート動作のツメを押さえるコイルバネが錆びてボロボロ 朽ち果てている酷い状態
どんな環境だったのだろう 青い樹脂ケース内はさびが溜まっている 4個共同じ様な状態 こんなに錆びたスイッチを初めて見た

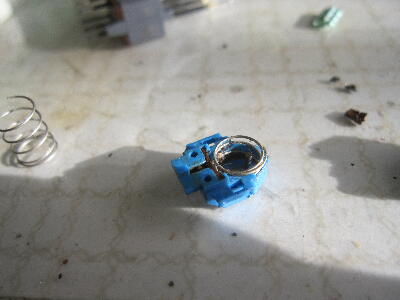

同じ径のコイルバネが在ったので適当な長さにカットしてバネを組み込む

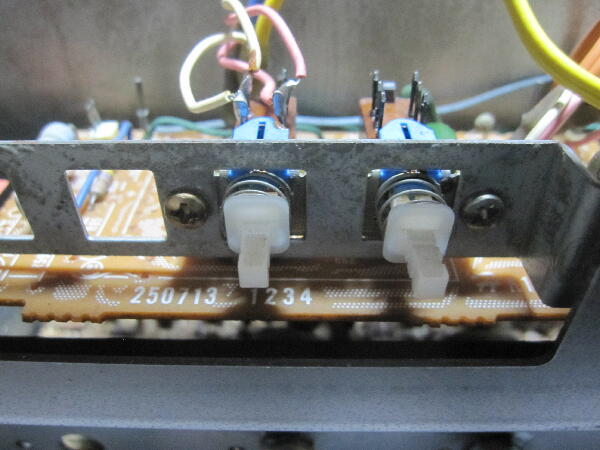

オルタネート動作が出来る様になった
 |
|
|
|
|
|
スイッチを元に戻し電源を入れてみた
プロテクトリレーが解除されない パワーアンプ入力まではRchの波形は歪んでいるが両ch信号は来ている

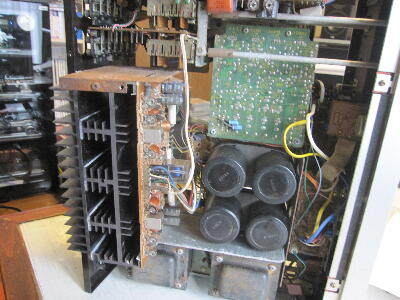

Lch出力が-に振り切っているのでパワーアンプに問題が有る アンプAssyを引き出そうとするが メンテの事など考えていない構造
ケミコン基板を外さないと 配線が短く抜けない
ブロックケミコンのバンドが基板プロテクトリレーに当たり これまた抜けない

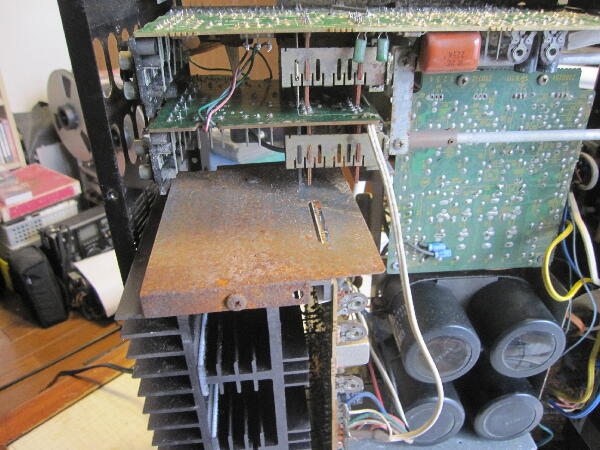

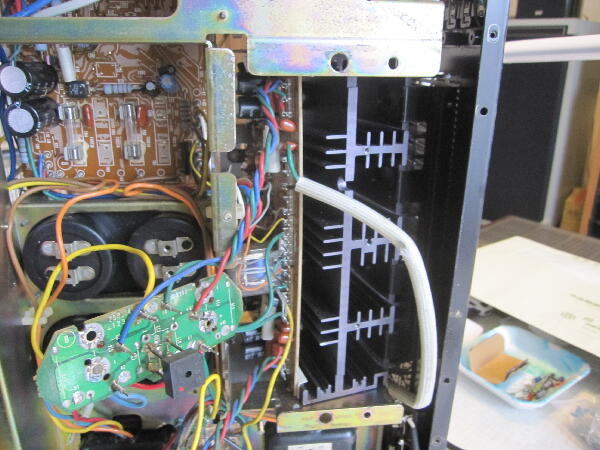

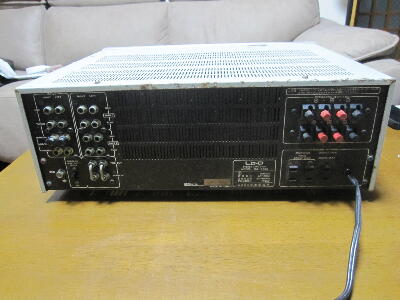

後ろパネルを外してスペースを広げやっと パワーFETが外せる位置まで抜けた

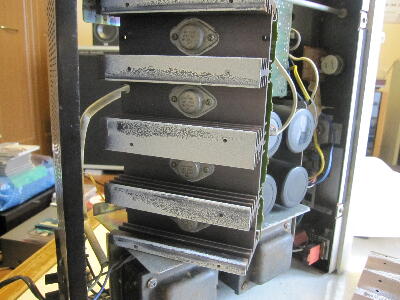

放熱フィンを分解しないとFETは外せない 何処まで面倒な構造なのか
 |
|
|
|
|
|

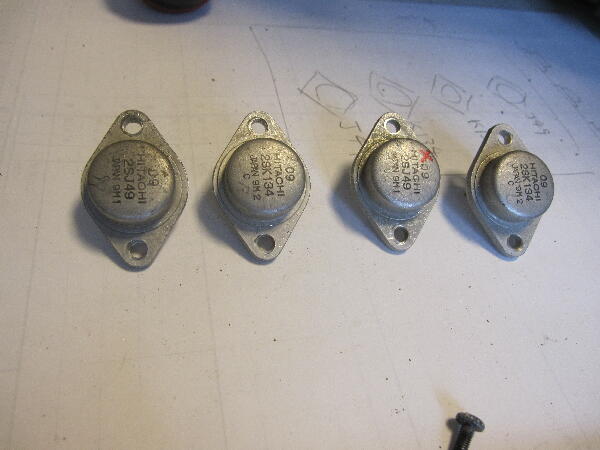

Lch 2SJ49が明らかに不良だった 他のFETは正常そうと思ったが
良く調べると どれも D-S間のリークが多くどれも不良だった
TO-3タイプのFETは入手困難だろう どうしたものか
この2SJ49 2SK134 はケースがソースで通常とは異なる 余計厄介

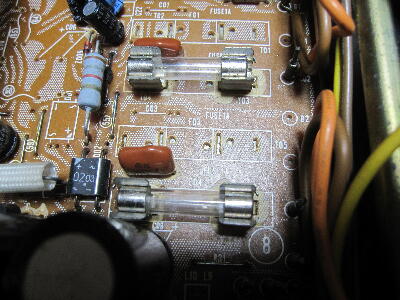

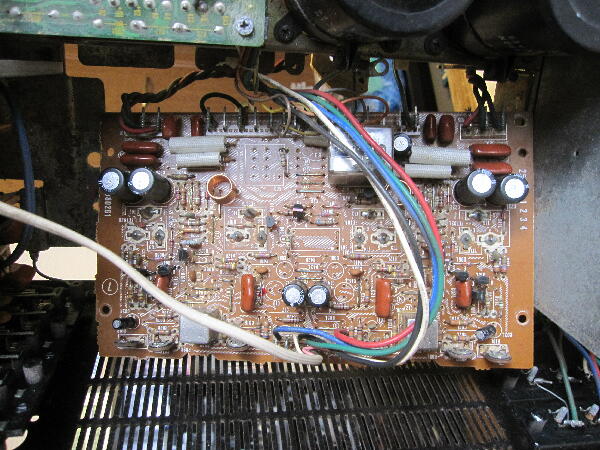

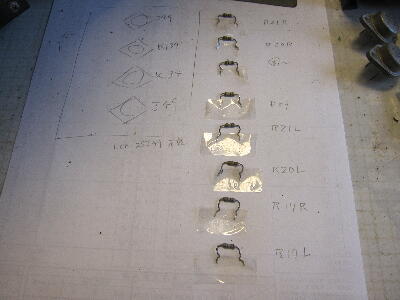

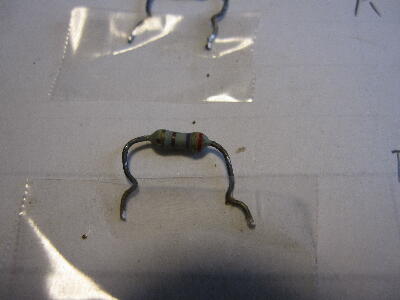

またパワーアンプ基板のヒューズ抵抗は8本全て断線状態
之でFETの動作がおかしくなって壊れたのかも
とにかく本機は錆びが酷く状態は悪い これが動作していたとはとても思えない
続く
 |
|
|
